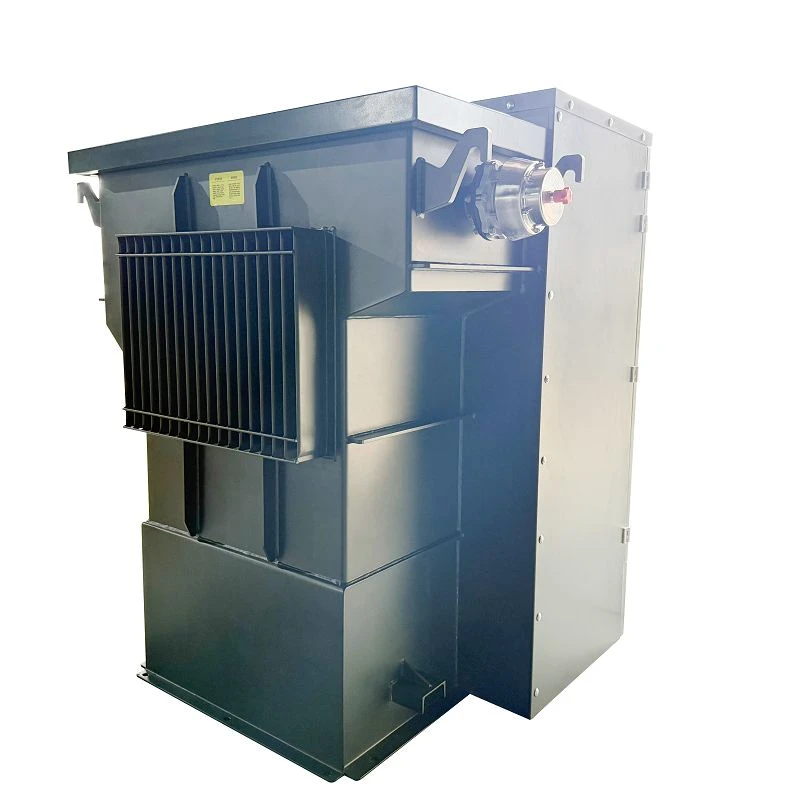

125 KVA 24.94/0.6 KV Pad Trí Chéim Trasfhoirmeoir Seirbhíse Stáisiúin Feistithe|Ceanada, 2026





01 Ginearálta

1.1 Cur síos ar an Tionscadal

Rinneadh an claochladán gléasta trí phas 125 kVA seo do chustaiméir fadtéarmach ó Cheanada in 2026. Feidhmíonn sé mar Trasfhoirmeoir Seirbhíse Stáisiúin suiteáilte laistigh d'fhostáisiún 230 kV. Críochnaíodh an claochladán i mí Lúnasa 2026 agus ullmhaíodh é le seachadadh go Ceanada.

Déanfar an claochladán seirbhíse stáisiúin a shuiteáil taobh istigh den fhostáisiún 230kV chun cumhacht cúnta a sholáthar don Rialú agus cosaint in aice láimhe agus foirgnimh réamhdhéanta lascthrealamh 25kV.

Mar chlaochladán de stíl Mheiriceánach trí phas, úsáideann sé cumraíocht tosaigh gathach do sheirbhís fostáisiúin lasmuigh.
Tá sreabhán inslithe FR3 ag an gclaochladán, fuarú KNAN, foirceannadh copair, agus impedance 5%.

Áiríonn an socrú gléasta taobh-an chomhla draein ina bhfuil comhla DGA, teirmiméadar, folúsmhéadar brú, agus táscaire leibhéal leachta. Soláthraíonn an socrú seo rochtain áisiúil le haghaidh iniúchta, bainistíocht ola, agus gnáthchothabháil.



1.2 Coinníollacha Comhshaoil ​​agus Láithreáin

Tá an claochladán seirbhíse stáisiúin seo atá suite ar eochaircheap oiriúnach le feidhmiú faoi na coinníollacha comhshaoil ​​seo a leanas:

Paraiméadar	Riachtanas
Seirbhís	Amuigh faoin aer
Raon Teochta Comhthimpeallach	-40 céim go 40 céim
Meán-Thaise Coibhneasta	15% go 95%
Airde Thar Leibhéal na Farraige	19 m
Tiús Oighear	12.5 mm, de réir CSA C22.3 Níl. 1
Luas Gaoithe uasta 10-Nóiméad, 1/50-Bliain	98 km/u, de réir CSA C22.3 Níl. 1
Séideán Gaoithe Uasta, 1/50-Bliain	134 km/u, de réir CSA C22.3 Níl. 1
Uasmhéid Sneachta Uasmhéid	0.3 m, de réir CSA C22.3 Níl. 1
Leibhéal Truaillithe	Meánach, de réir IEC 60815-1
Riachtanais Seismeacha	De réir Chód Foirgníochta Québec, Caibidil I – Foirgníocht, agus Cód Foirgníochta Náisiúnta Cheanada 2020 (arna mhodhnú)







1.2 Sonraíocht Theicniúil

Sonraíocht agus bileog sonraí an chlaochladáin feistithe le ceap trí phas 125kVA



1.3 Líníochtaí

Líníocht agus ainmchlár claochladán feistithe le ceap trí phas 2000kVA





02 Déantúsaíocht

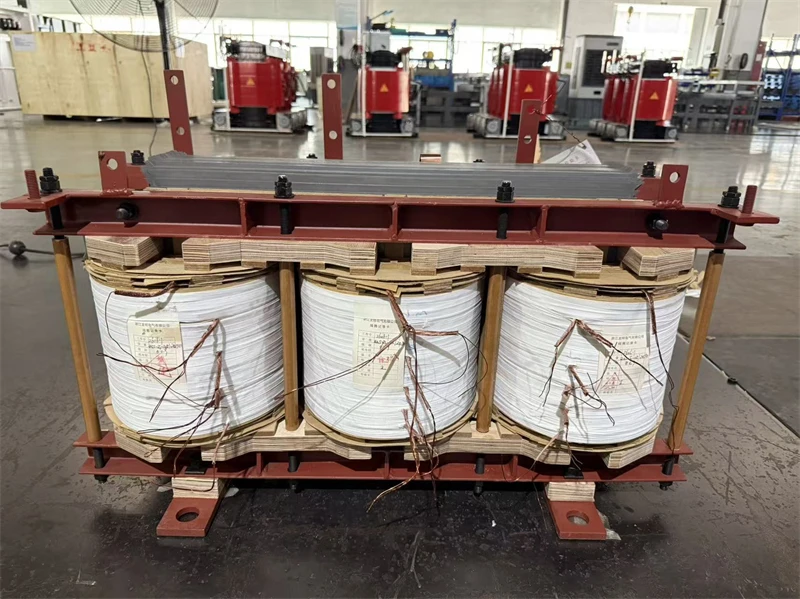

2.1 Croílár, Foirceannadh & Umar

Croílár iarainn cruach sileacain dhírithe -chéim a trí

Ardú Teochta: 55 céim
Deartha le haghaidh feidhmíochta teirmeach iontaofa faoi oibriú leanúnach

Umar séalaithe cruach éadrom le clúdach bolted.



2.2 Toisí

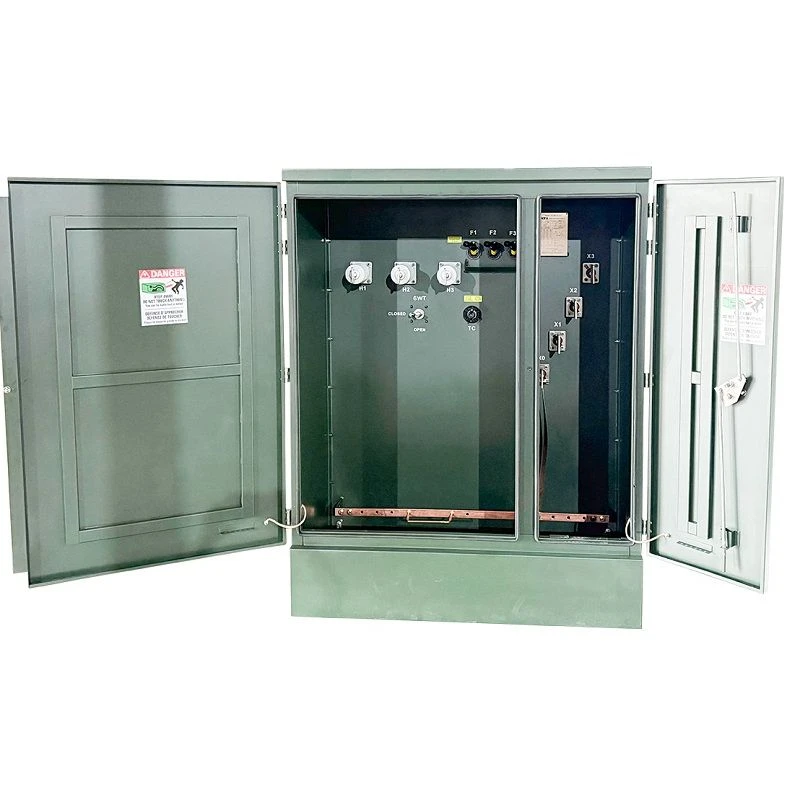

Úsáideann na críochfoirt ardvoltais teirminéil copair dhá phollphlátáilte NEMA chun naisc shlána mheánvoltais a dhéanamh. Úsáideann na teirminéil ísealvoltais NEMA ceithre teirminéal coparphlátáilte don aschur cumhachta cúnta 600 V.

Soláthraíonn an chumraíocht bheo-tosaigh naisc sheachtracha inrochtana don tsuiteáil fotha gathach. Déantar an tionól bushing agus críochfoirt a mheaitseáil le riachtanais voltais agus reatha an claochladáin 125 kVA.



2.3 Feiste Monatóireachta & Cothabhála Seachtrach

Táscaire Leibhéal Ola

Táscaire teocht ola

Tomhsaire VAC Brú

Tomhsaire Brú Fholúis

Comhla draenála c/w Comhla DGA

Socraítear na feistí seo go lárnach ar thaobh seachtrach dheis an umar claochladáin.
Soláthraíonn an leagan amach seo rochtain áisiúil ar ghnáthmhonatóireacht, seiceálacha brú agus teochta, iniúchadh leibhéal ola, líonadh agus oibríochtaí draenála, iad seo ar fad gan rochtain a fháil ar an urrann chábla.



2.4 Páirteanna Gníomhacha





03 Tástáil

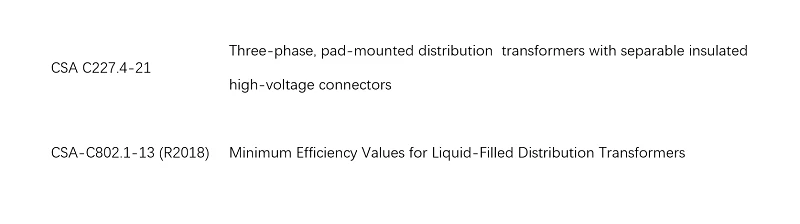

Caighdeán Tástála

Torthaí Tástála





04 Pacáil agus iompar





05 Feidhmchlár Seirbhíse Stáisiúin

Is féidir claochladán gléasta trí phas-a úsáid freisin mar Trasfhoirmeoir Seirbhíse Stáisiúin i bhfeidhmchláir fostáisiúin.

Tá an dearadh gléasta ar eochaircheap dlúth-an-oiriúnach do shuiteáil lasmuigh laistigh d’fhostáisiún. Mar sin is réiteach praiticiúil é an claochladán de stíl Mheiriceánach trí chéim le haghaidh dáileadh cumhachta seirbhíse stáisiúin.
