3750/4250 kVA Trasfhoirmeoir Fostáisiúin-13.8/0.48 kV|Stáit Aontaithe Mheiriceá 2025

01 Ginearálta

1.1 Cur síos ar an Tionscadal

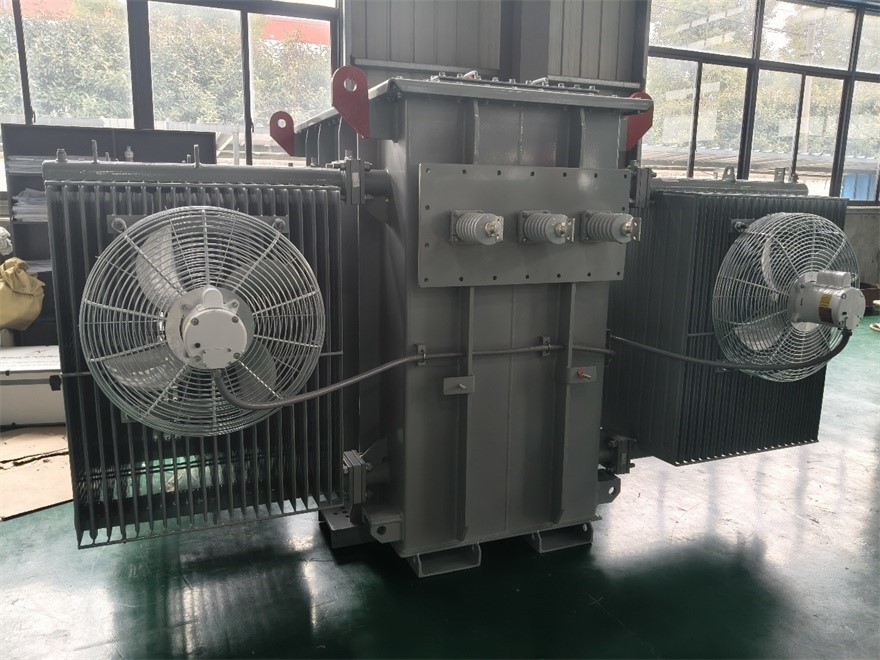

3750/4250 kVAclaochladán fostáisiúinSeachadadh go Meiriceá é le haghaidh Foirgneamh Balling, ASB & Bin&Mixing in 2025. Is é cumhacht rátáilte an claochladáin ná 3750/4250 kVA le fuarú KNAN/KNAF. Is é 13.8 kV an príomhvoltas le raon tapála ±2*2.5% (NLTC), is é 0.48/0.277 kV an voltas tánaisteach, agus bhunaigh siad grúpa veicteoireach Dyn1.

Áraonadclaochladán fostáisiúinIs réiteach cumhachta láidir cliste é atá deartha le haghaidh feidhmíochta agus iontaofacht níos fearr i ngreillí leictreacha nua-aimseartha. Feistithe le tomhas bhfolús brú, tomhas leibhéal leachtach (le teagmhálacha aláraim), agus táscaire teochta leachtach, cinntíonn sé monatóireacht leanúnach ar pharaiméadair ríthábhachtacha le haghaidh oibriú sábháilte. Cosnaíonn gnéithe ardchosanta amhail gléas faoisimh brú, sealaíochta brú locht, agus gabhálaí tintreach i gcoinne lochtanna inmheánacha agus borrthaí seachtracha. Coinníonn córas fuaraithe optamaithe le lucht leanúna agus radaitheoirí cobhsaíocht theirmeach, agus cumasaíonn bosca marshalling comhtháite agus bosca CT rialú agus tomhas gan uaim. Ar mhaithe le soghluaisteacht fheabhsaithe, éascaíonn rothaí suiteáil agus suíomh éasca. Déantar an claochladán seo a innealtóireacht ar mhaithe le marthanacht agus éifeachtúlacht, agus seachadann sé dáileadh cumhachta gan bhriseadh le haghaidh fóntais, tionscail agus córais fuinnimh in-athnuaite-nuair a shásaíonn nuálaíocht iontaofacht.

1.2 Sonraíocht Theicniúil

3750/4250 kVA sonraíochtaí claochladán fostáisiúin cineál agus bileog sonraí

1.3 Líníochtaí

Léaráid agus méid an chlaochladáin fostáisiúin 3750/4250 kVA.

02 Déantúsaíocht

2.1 Croílár

Tá croí-chlaochladán an fhostáisiúin déanta as lannáin chruach sileacain ard-dhírithe de ghrád, grán, cruachta go cúramach chun caillteanais srutha eddy a íoslaghdú agus chun an dáileadh flosc maighnéadach is fearr a chinntiú. Laghdaíonn an dearadh lannaithe caillteanas hysteresis go suntasach, agus cuireann cumraíocht an chomhpháirteach lap le cobhsaíocht mheicniúil agus le laghdú torainn. Tá beachtas déanta ar gach croíláir chun sruth íseal gan ualach, tréscaoilteacht ard agus feidhmíocht theirmeach eisceachtúil a sholáthar, rud a chinntíonn aistriú éifeachtúil fuinnimh fiú faoi choinníollacha ualaigh throma. Déantar struchtúr láidir an chroí a insliú tuilleadh le bratú buan chun ciorcad gearr a chosc, rud a sheachadann -iontaofacht fhadtéarmach i bhfeidhmchláir éilitheacha dáileacháin cumhachta.

2.2 Foirceannadh

Úsáideann an foirceannadh-voltage íseal-scragall innealtóireachta{-bheachtais{-déanamh créachta chun dáileadh srutha den scoth, neart meicniúil agus diomailt teirmeach a bhaint amach. Idir an dá linn, glacann an foirceannadh ardvoltais seoltóirí copair créachta cisealta le páipéar inslithe idirdhuilleach, rud a chinntíonn neart tréleictreach níos fearr agus friotaíocht gearrchiorcaid. Ionchorpraíonn an dá thochras duchtanna fuaraithe gathacha agus teicnící trasuímh chun caillteanais srutha grutha a íoslaghdú, chun iontaofacht fadtéarmach a ráthú faoi ualaí troma agus faoi choinníollacha deacra oibriúcháin.

2.3 Umar

Tá an umar déanta as plátaí cruach táthaithe ar ard-neart le cóireáil frith-chreimeadh, rud a chinntíonn cosaint mheicniúil láidir agus-marthanacht fhadtéarmach. Ionchorpraítear i ndearadh umair easnacha treisithe agus lugs ardaithe le haghaidh righineachta feabhsaithe agus láimhseáil shábháilte le linn na suiteála. Tá tógáil séalaithe go hiomlán ag an umar le clúdaigh boltaithe gasketed, rud a choscann sceitheadh ​​ola agus rochtain éasca le haghaidh cothabhála a cheadú. Go hinmheánach, tá plátaí sciath atá suite go straitéiseach ann chun an scaipeadh ola agus an diomailt teasa a bharrfheabhsú, agus déantar radaitheoirí seachtracha nó eití fuaraithe a chomhtháthú le haghaidh bainistiú teirmeach éifeachtach. Comhlíonann forálacha speisialta amhail críochfoirt talmhaithe, comhlaí samplála ola, agus bailchríoch péint resistant creimeadh le caighdeáin IEEE, rud a fhágann go bhfuil sé inoiriúnaithe do thimpeallachtaí crua lasmuigh.

2.4 An Tionól Deiridh

Téann claochladán an fhostáisiúin faoi phróiseas cóimeála cruinn a chomhtháthaíonn an croí, an foirceannadh, an umar agus na gabhálais isteach i gcóras aontaithe. Déantar an croí-chroílár cruach sileacain dhírithe ar ghrán a chur le chéile ar dtús le lannáin réamh-inslithe, ansin ailínithe go beacht leis an scragall LV agus le foirceannadh an chiseal HV. Déantar cóireáil críochnúil ar na foirceannadh chun an fheidhmíocht inslithe is fearr a chinntiú sula gcuirtear ar an gcroí iad. Ansin íslítear an croí-chomhthionól corna go cúramach isteach san umar cruach atá frithsheasmhach in aghaidh creimthe, áit a gcuirtear radaitheoirí fuaraithe, cuasáin agus boscaí rialaithe isteach. Déantar sreangú deiridh agus tástáil fheidhmiúil ar chomhpháirteanna ríthábhachtacha amhail an gléas faoisimh brú, tomhasairí teochta, agus boscaí marshalla. Faigheann an t-aonad lánchóimeáilte líonadh ola i bhfolús, agus déantar tástálacha dian ina dhiaidh sin.

03 Tástáil

04 Suíomh agus Achoimre

Mar chroílár na gcóras cumhachta, seachadann ár gClaochladáin Fostáisiúin iontaofacht gan mheaitseáil, innealtóireacht nuálaíoch, agus caighdeáin cháilíochta déine chun tiontú éifeachtach fuinnimh a chumasú ar fud an domhain. Ó dhéantúsaíocht bheacht go córais chosanta cliste, ó thástáil dhian go lóistíocht shlán, cinnteoimid go n-oibríonn gach aonad gan locht faoi choinníollacha éilitheacha.

Cibé le haghaidh nuachóiriú greille nó comhtháthú in-athnuaite, seasann ár gclaochladáin mar do chomhpháirtí iontaofa. Ag cumhachtú an todhchaí, táimid ag soilsiú an domhain le chéile.

Déan teagmháil linn le haghaidh réitigh saincheaptha - déanaimis fuinneamh don dul chun cinn!
