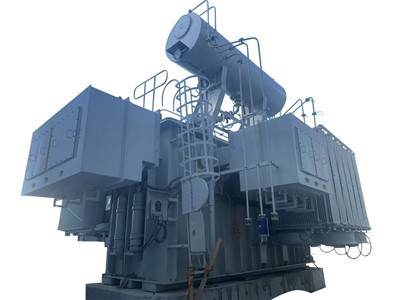

Trasfhoirmeoirí Cumhachta Ardvoltais 100 MVA-132/22 kV|An Mhalaeisia, 2023
Cumas: 100MVA
Voltas: 132/22kV
Gné: le OLTC
Trasfhoirmeoirí cumhachta – croí an fhuinnimh chobhsaí agus cnámh droma eangach chumhachta láidir!
01 Ginearálta
1.1 Cúlra an Tionscadail

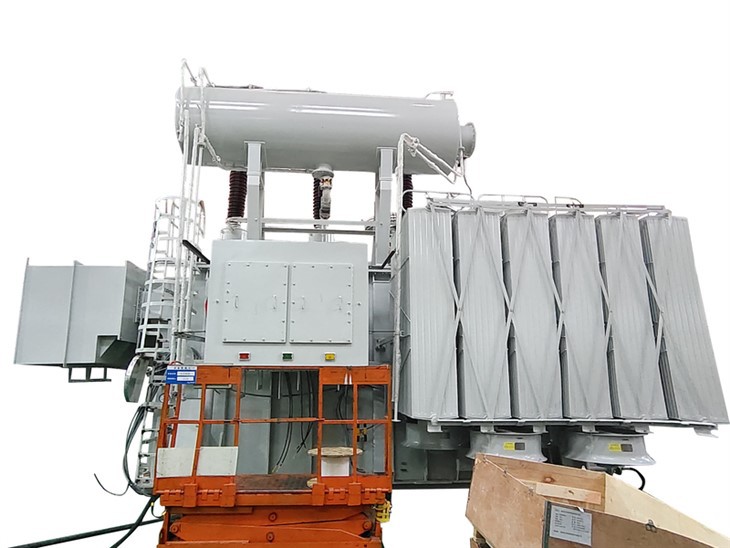

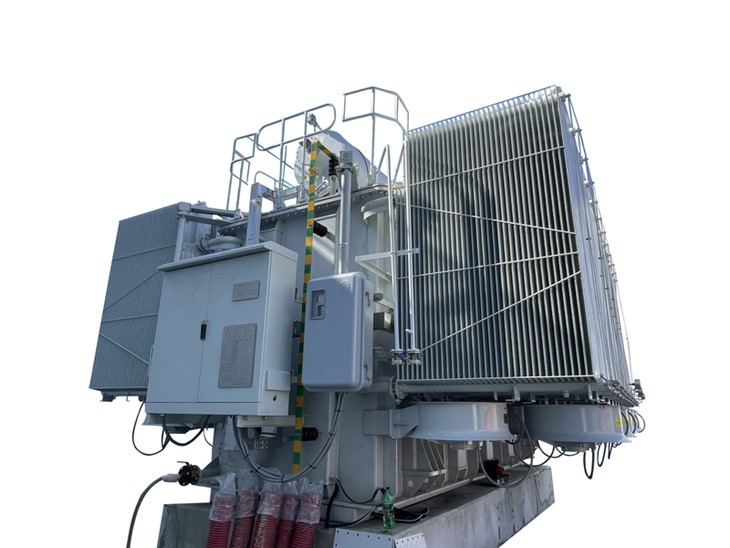

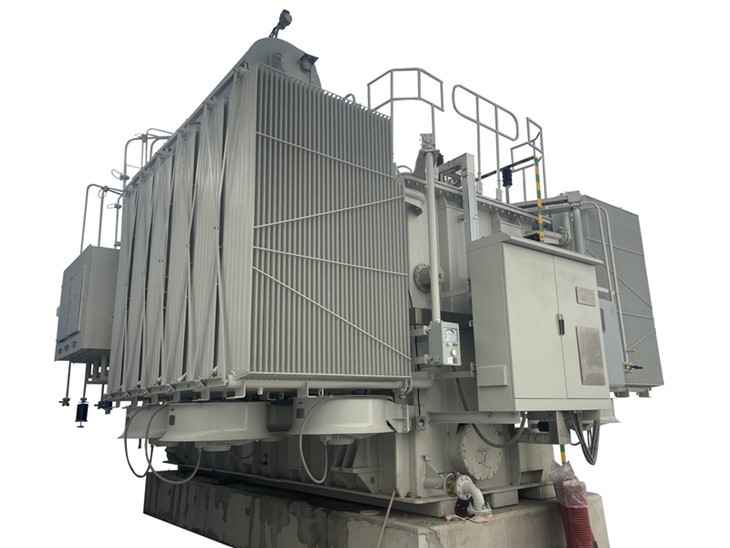

Seachadadh dhá chlaochladán cumhachta 100 MVA 132kV chuig an Mhalaeisia i mí na Nollag 2023. Bhí an dá chlaochladán 100 MVA ceaptha le húsáid in ionad sonraí TikTok sa Mhalaeisia. Is é cumhacht rátáilte an claochladáin cumhachta seo ná 100 MVA le fuarú ONAN/ONAF, is é an voltas ard 132 kV le +7 × 1.5% go - raon tapála 17 × 1.5% (OLTC), is é 33 kV an meánvoltais le raon tapála ± 2 × 2.5% (NLTC), agus is é an voltas íseal. An dá phríomhchlaochladán 132kV, ag baint úsáide as samhail na cuideachta don SFSZ-100000/132 trí-chlaochladán rialtóir voltais ar-ualach aer-fhuaraithe, bhunaigh siad grúpa veicteoireach de YNd1d1.
Is gléas leictreach láidir iontaofa é an claochladán 100 MVA atá deartha chun fuinneamh leictreach a aistriú go héifeachtach idir leibhéil éagsúla voltais. Déantar ár gclaochladáin chumhachta a mhonarú ag baint úsáide as-ábhair ardchaighdeáin agus as an teicneolaíocht ealaíne chun an fheidhmíocht is fearr agus an marthanacht fhadtéarmach a chinntiú.
Cinntímid go bhfuil dianthástáil glactha iomlán déanta ar gach ceann dár n-aonad seachadta. Soláthraímid seirbhís amháin pacáiste ó chomhairliúchán, luachan, déantúsaíocht, suiteáil, coimisiúnú, oiliúint go seirbhísí iar-díola, tá ár gcuid táirgí ag feidhmiú anois i níos mó ná 50 contae ar domhan. Tá sé mar aidhm againn a bheith ar do sholáthraí is iontaofa chomh maith le do pháirtí is fearr i ngnó!
1.2 Sonraíocht Theicniúil
Sonraíocht agus bileog sonraí claochladán cumhachta 100 MVA
|
Seachadadh chuig
Mhalaeisia
|
|
Bliain
2023
|
|
Múnla
SFSZ-100000/132
|
|
Cineál
Trasfhoirmeoir Cumhachta Tumtha Ola
|
|
Caighdeán
IEC 60076
|
|
Cumhacht Rátáil
100MVA
|
|
Minicíocht
50HZ
|
|
Céim
Trí
|
|
Cineál Fuarú
ONAN 70MVA / ONAF 100MVA
|
|
Ardvoltas
132kV
|
|
Meánvoltais
33kV
|
|
Voltas Íseal
22kV
|
|
Ábhar Foirceannadh
Copar
|
|
Polainnis
Breiseán
|
|
Impedance
35.43%
|
|
Tap Changer
OLTC/NLTC
|
|
Raon Tapping
132+7×1.5% -17×1.5%
|
|
Gan Caillteanas Ualach
30.14kW
|
|
Ar Chaillteanas Ualach
470.675kW
|
|
Gabhálais
Cumraíocht Chaighdeánach
|
|
Nótaí
N/A
|

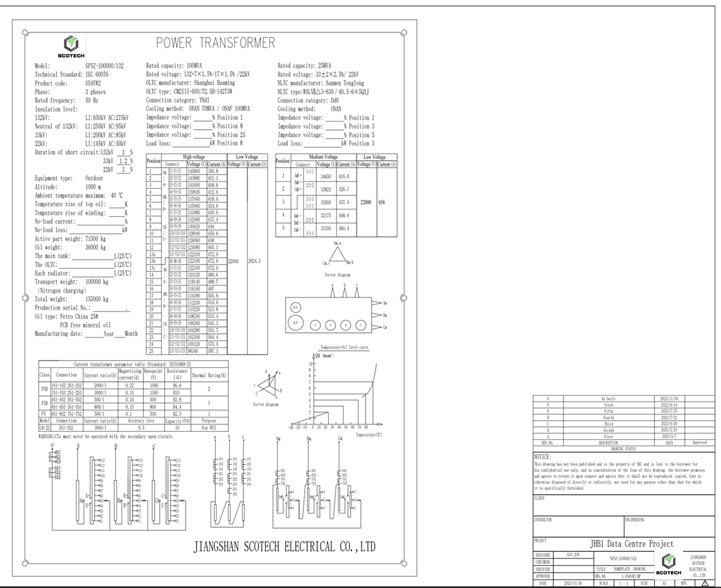

1.3 Líníochtaí
Léaráid agus méid claochladán cumhachta 100 MVA.
 |
 |
02 Déantúsaíocht

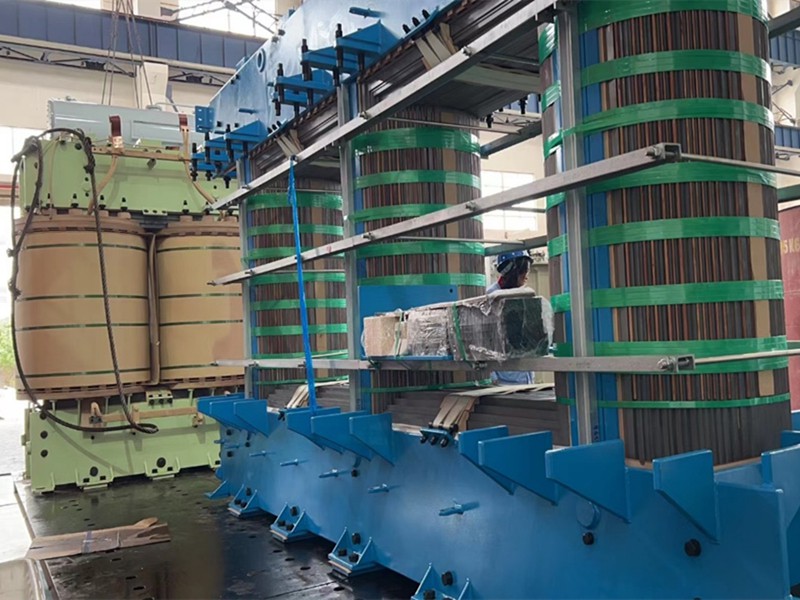

2.1 Croílár
Tá an croí iarainn déanta as laminations cruach sileacain ard-ghrád, gráin-dírithe, atá cruachta agus ceangailte go docht le chéile chun croí soladach a chruthú. Tá úsáid na n-ábhar sin riachtanach chun caillteanas fuinnimh de bharr sruthanna eddy agus hysteresis a laghdú. Is í príomhfheidhm an chroí iarainn ná cosán drogall íseal a sholáthar don fhlosc maighnéadach a ghineann príomhthochrán an claochladáin. Ionduchann an flosc maighnéadach seo voltas sa foirceannadh tánaisteach, rud a éascaíonn aistriú éifeachtach fuinnimh leictrigh ó chiorcad amháin go ciorcad.

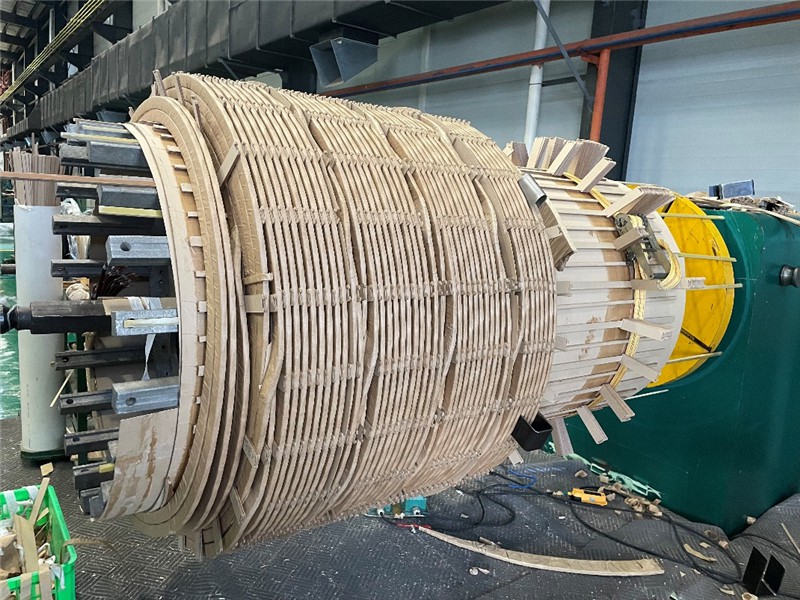

2.2 Foirceannadh
Tá foirceannadh an dá chlaochladán leanúnach, neart meicniúil ard, feidhmíocht diomailt teasa maith, le 1 go 6 sreanga árasán ar an strut agus a fhoirceannadh i mír líne císte. Císte le cainéal ola nó ola agus fáinne páipéir crisscross scartha, an dá cheann den chainéal ola agus fáinne inslithe.
2.3 Umar
Tá an umar claochladáin déanta as plátaí cruach táthaithe agus treisithe chun neart meicniúil agus cosaint a sholáthar do chomhpháirteanna inmheánacha an claochladáin chun iompar, láimhseáil agus róbhrú a sheasamh faoi choinníollacha locht gan aon saobhadh. Nuair a bhíonn an claochladán ag obair de ghnáth, is féidir an bonn umar ola a sheiceáil gan aon uirlisí speisialta a úsáid. D'fhonn sábháilteacht an phearsanra a áirithiú, le linn na gnáth-thréimhse luchtaithe, is é 40 céim C an teocht chomhthimpeallach, is é 70 céim C an teocht uasta ar dhromchla an umar (áit ar féidir le daoine a bhaint amach).

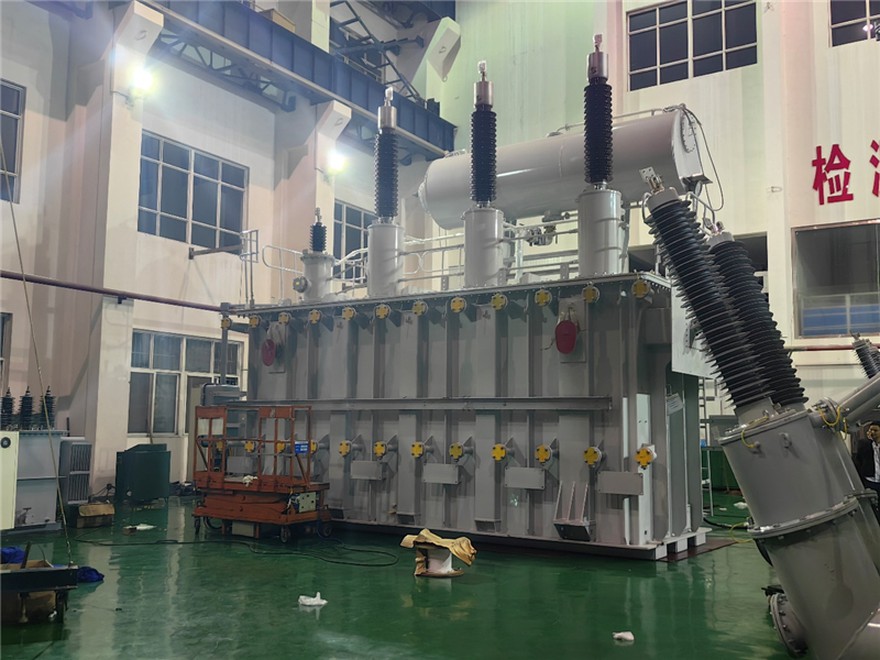

2.4 An Tionól Deiridh
Áirítear leis an tionól deiridh de chlaochladán cumhachta comhtháthú comhpháirteanna cosúil le croí iarainn, foirceannadh agus struchtúr inslithe chun gléas iomlán claochladán a fhoirmiú. Áirítear leis an bpróiseas na céimeanna seo a leanas:
Comhthionól Croí: na croí-chomhpháirteanna a chur le chéile, agus leatháin chruaiche sileacain ardghrád a chruachadh chun ciorcaid mhaighnéadacha éifeachtacha a sholáthar agus caillteanais fuinnimh a laghdú.
Tionól Foirceannadh: chun cornaí foirceannadh a shuiteáil ar an gcroílár, lena n-áirítear foirceannadh bunscoile agus tánaisteach, tá gá le próiseas beacht agus insliú chun feidhmíocht agus sábháilteacht leictreach a chinntiú.
Comhthionól struchtúir umar: baineann sé seo le chéile an umar, an radaitheora, agus an córas fuaraithe i dtithíocht iomlán chun cosaint mhaith agus aonrú a sholáthar.
Struchtúr Inslithe: déan an struchtúr cosanta agus inslithe le chéile chun a chinntiú go ndéantar foirceannadh agus comhpháirteanna tábhachtacha eile a chosaint agus a leithlisiú.
Gléas líonadh ola: cinntigh go bhfuil an claochladán fuaraithe agus inslithe trí ola inslithe a instealladh isteach san umar ola.
03 Tástáil
a) Ní dhéanfar na tástálacha seo a leanas go dtí go mbeidh an scrúdú fisiceach agus an tástáil réamhaistrithe déanta i gcomhréir leis na ceanglais.
b) Gan{0}}tástáil lódála agus níl-tástáil dúnta tionchair ualaigh (níl an fhuaraitheoir ag feidhmiú)
① Ba chóir go mbeadh an claochladán ceangailte leis an voltas ón taobh cumhachta, toisc go bhfuil an taobh cumhachta feistithe le feistí cosanta chun a chinntiú go ndéantar an chumhacht a ghearradh amach i staid neamhghnácha.
② Athraigh teagmhálacha comhartha an t-athsheachadán gáis den chlaochladán go ciorcad tripping an tsoláthair chumhachta claochladáin.
③ Socraítear teorainn ama na cosanta forshrutha mar ghníomh mheandarach.
④ Tar éis an claochladán a bheith ceangailte leis an líne brú, ba cheart an voltas a mhéadú go mall ó nialas go dtí an voltas rátáil ar feadh 1h, agus níor cheart go mbeadh aon feiniméan neamhghnácha ag an gclaochladán.
⑤ Tar éis na tástála thuas, ba cheart an voltas a mhéadú de réir a chéile go 1.1 uair an voltas rátáil, agus níor cheart aon feiniméan neamhghnácha a choinneáil ar feadh 10 nóiméad, agus ansin a laghdú de réir a chéile. Mura bhfuil na coinníollacha ag an suíomh chun brú a mhéadú go mall, is féidir é a athrú go - reáchtáil tástála 1h ualach, nuair a bhíonn an teocht ola barr níos ísle ná 42 céim C, ná cuir tús leis an lucht leanúna radaitheora nó ná cuir an fuaraitheoir.
⑥ Maidir leis an gclaochladán rialaitheora ar-, tá an t-athrú ar-tapa ualaigh-oibríochta go leictreach ag an voltas rátáil ar feadh coicíse agus ar deireadh athraítear é go dtí suíomh an athraitheora sconna rátáilte.
⑦ Níl-tástáil dúnta tionchair ualaigh.
04 Pacáil agus Loingseoireacht

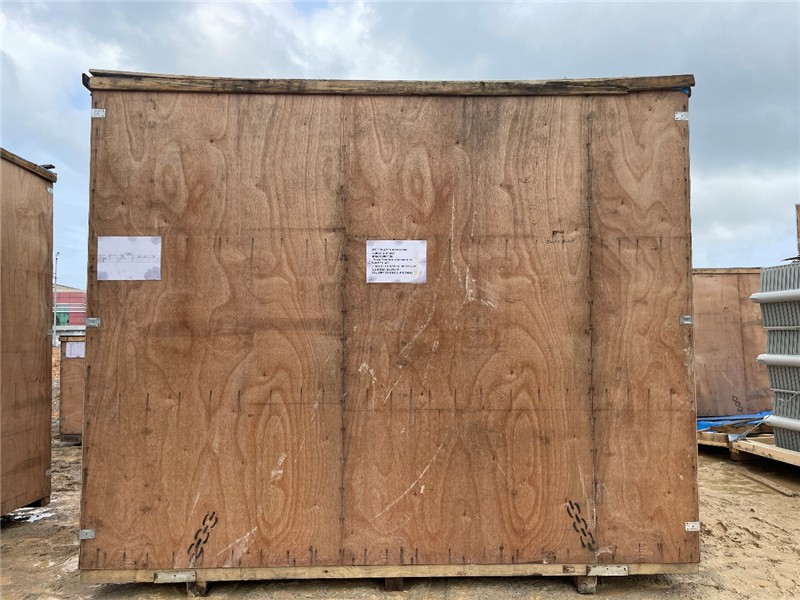

4.1 Pacáil
1. Bain úsáid as cás adhmaid láidir mar phacáil seachtrach, agus suiteáil ábhar cruthúnas turrainge i gcás, mar shampla cúr, aer-mhaolú, chun tionchar an chreathadh agus an tionchar ar an táirge a laghdú.
2. An claochladán féin a chosaint, lena n-áirítear comhpháirteanna an claochladáin, chun creathadh agus timpeallacht sheachtrach a chosc ar thionchar an táirge.
3. Marcáil go soiléir an meáchan, an méid, an seoladh calafoirt ceann scríbe agus an fhaisnéis teagmhála ar an bpacáiste.

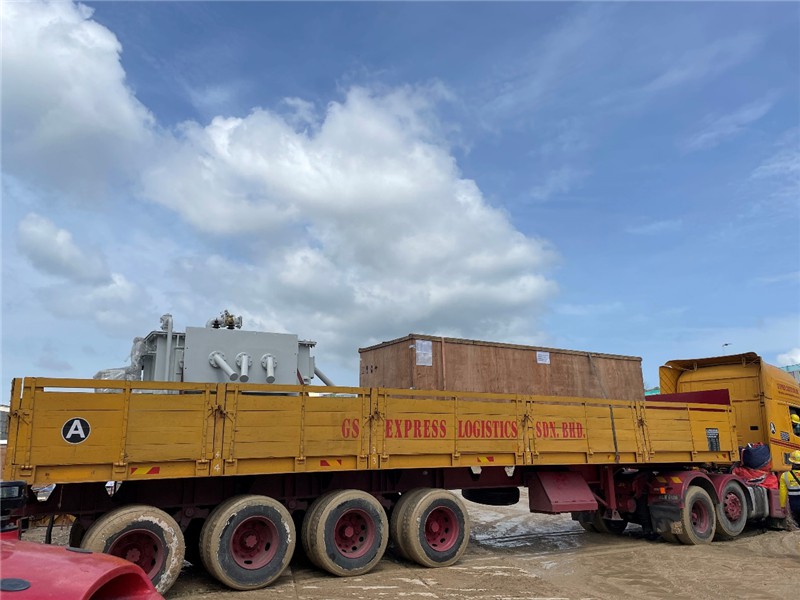

4.2 Loingseoireacht
1. Roghnaimid iompar farraige toisc go bhféadfaidh sé freastal ar threalamh mór agus timpeallacht iompair réasúnta seasmhach a sholáthar.
2. Agus iompróirí á roghnú againn, roghnaíonn muid cuideachtaí lóistíochta taithí agus gairmiúla chun a chinntiú gur féidir le táirgí teacht go sábháilte agus go tráthúil chuig an gceann scríbe, agus an t-imréiteach custaim a chomhlánú.
05 Suíomh agus Achoimre
Ullmhúchán: Seiceáil riocht an bhunsraithe agus an trealaimh, tástáil insliú, agus ullmhaigh uirlisí ardaithe.
Ardaithe: Ardaigh ag baint úsáide as pointí ainmnithe, leibhéalaigh an claochladán, agus daingnigh boltaí.
Gabhálais: Suiteáil bushings, radaitheoirí, agus comhpháirteanna eile, ag cinntiú séalaithe agus ceangal cuí.
Líonadh Ola: Bain úsáid as purifier ola le haghaidh líonadh ola i bhfolús, seiceáil leibhéal ola, agus séalaithe.
Tástáil: Déan insliú, cóimheas, gan ualach, agus tástálacha gearrchiorcaid.
Talamh: Suiteáil córas talaimh agus friotaíocht tástála.
Coimisiúnú: Fíoraigh an tsuiteáil, déan tástáil ualaigh de réir a chéile, agus cuir i bhfeidhm é mura dtarlaíonn aon saincheisteanna.
